Компания RIGOL представила векторные анализаторы цепей DNA5000 и DNA6000

Компания RIGOL расширила свой портфель измерительного оборудования новыми векторными анализаторами цепей (ВАЦ) серий DNA5000 и DNA6000. Приборы, рассчитанные на частоты до 26,5 ГГц, призваны закрыть широкий спектр задач: от тестирования антенн и фильтров до диагностики кабельных линий.

Основные модели и модификации:

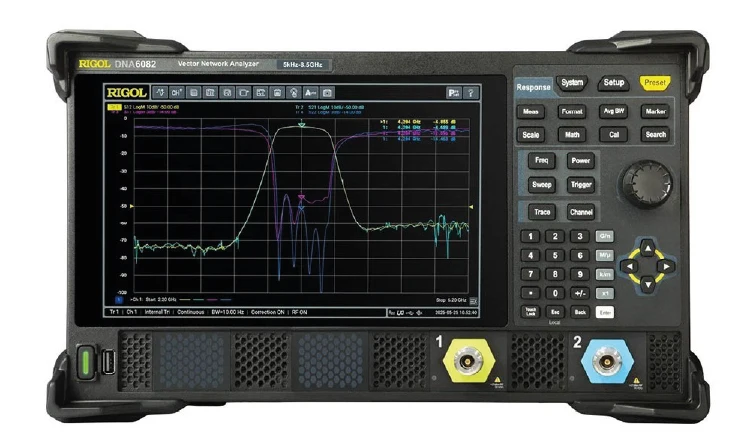

• DNA5000: 2-портовые анализаторы в пяти модификациях (DNA5042 до 4,5 ГГц, DNA5082 до 8,5 ГГц, DNA5142 до 14 ГГц, DNA5202 до 20 ГГц и DNA5262 до 26,5 ГГц).
• DNA6000: 4-портовые анализаторы для изучения сложных многополюсников и дифференциальных цепей.

Новинки измеряют S-параметры, КСВН, групповую задержку (ГВЗ), вносимые и обратные потери. Специалистам доступны различные методы калибровки: от частотной характеристики до полной двухпортовой калибровки с электронным модулем.

Ключевые возможности:

• TDR (рефлектометрия во временной области): позволяет оценивать однородность импеданса линии и определять расстояние до повреждения в кабеле.
• Тест Pass/Fail: полезен для автоматизированной проверки устройств в серийном производстве.
• Форматы отображения: Log/Mag, Lin/Mag, фаза, КСВ, диаграмма Смита и полярная диаграмма.

Широкий частотный диапазон

Анализаторы охватывают диапазон от 5 кГц до 26,5 ГГц в конфигурациях с 2 и 4 портами. Это позволяет решать разнообразные задачи:

• Тестирование пассивных компонентов (фильтры, антенны, кабели)
• Характеризация диэлектрических материалов
• Анализ высокоскоростных межсоединений

Высокая точность измерений

Достоверное тестирование устройств с высоким подавлением и стабильность результатов при многократных измерениях.

• Динамический диапазон – 127 дБ (тип.)
• Уровень шума трассы – ±0.003 дБ (ср.кв.)

Компенсация влияния оснастки (De-embedding)

Встроенные функции компенсации позволяют исключить влияние тестовых плат, адаптеров и кабелей на результаты измерений. Вы получаете точные S-параметры непосредственно измеряемого устройства (DUT), что критически важно для верификации проектов.

Приборы оснащены полным набором функций для повседневной работы:

• Предельное тестирование Pass/Fail
• Измерение КСВН
• Отображение диаграммы Смита
• Рефлектометрия (TDR)

Это делает анализаторы универсальным решением как для верификации разработок, так и для контроля качества в производстве.

К анализаторам доступен полный набор необходимой оснастки:

• Механические калибровочные комплекты
• Электронные калибровочные модули
• Лабораторные РЧ-кабели

Все аксессуары подобраны для обеспечения максимальной точности измерений и совместимы с приборами серии DNA5000/6000.
